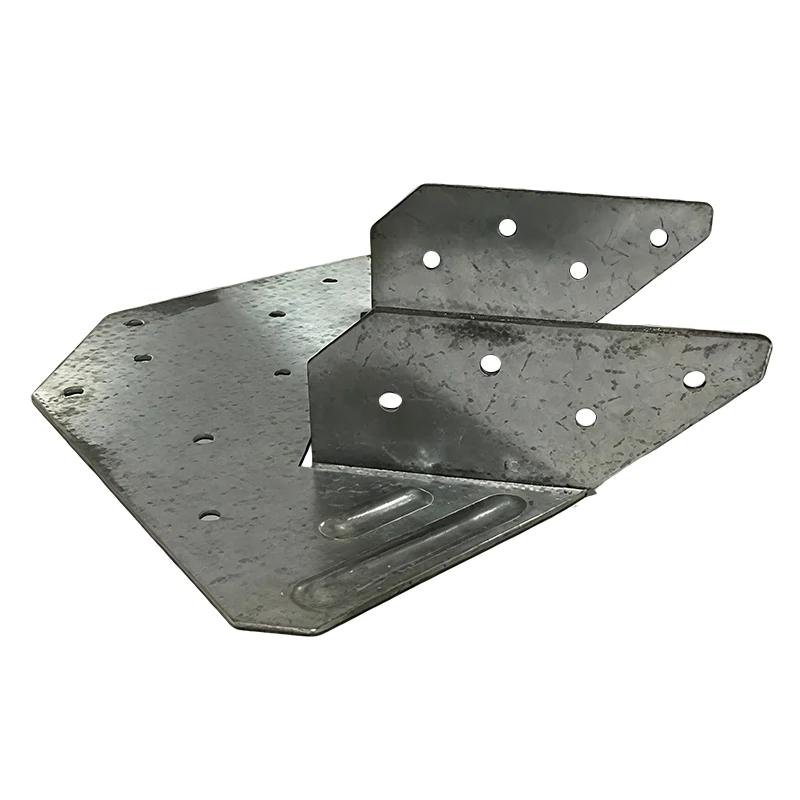

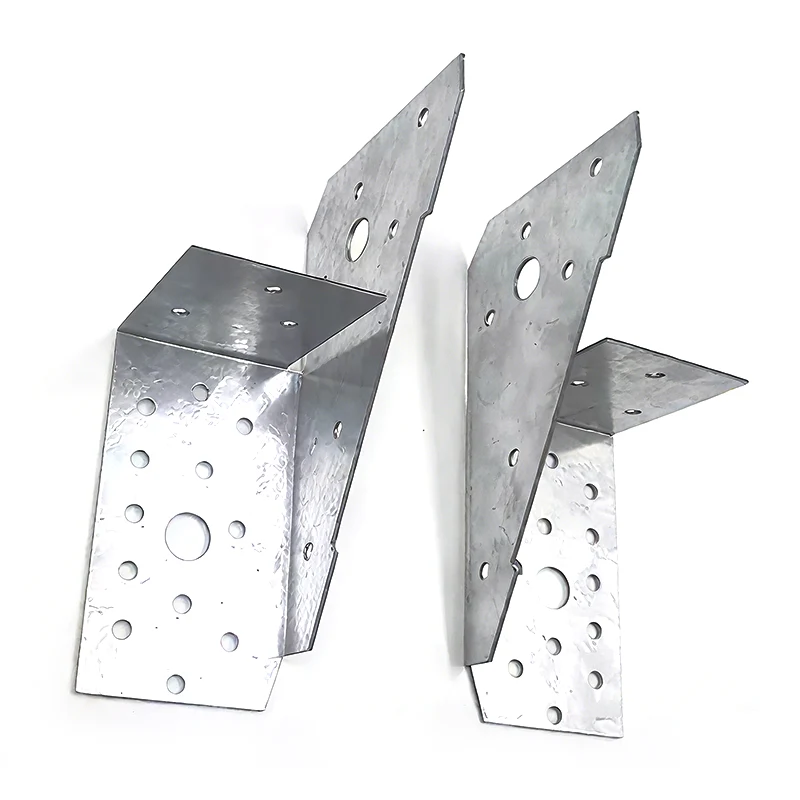

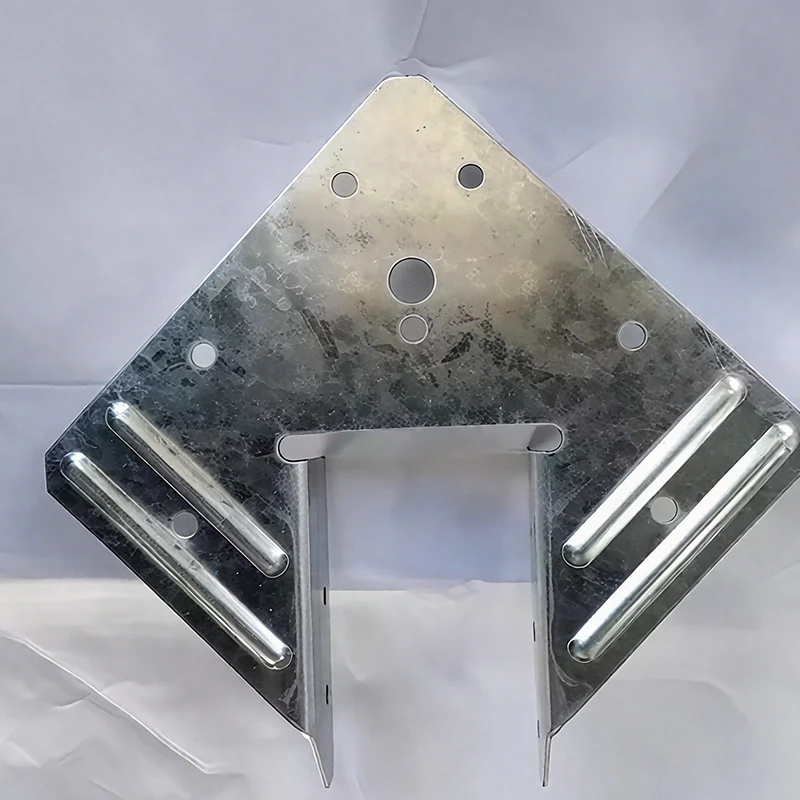

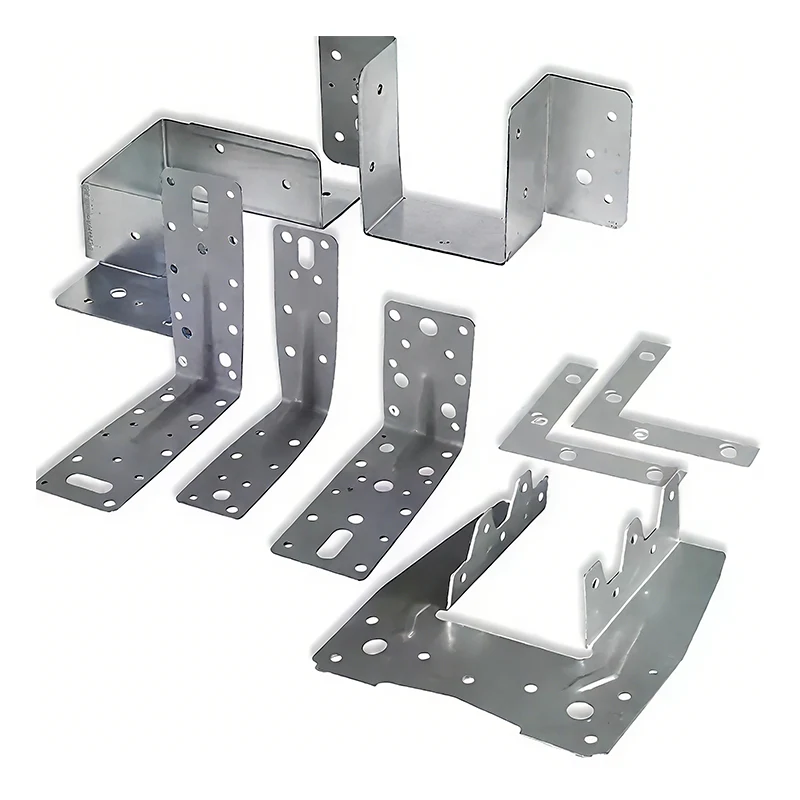

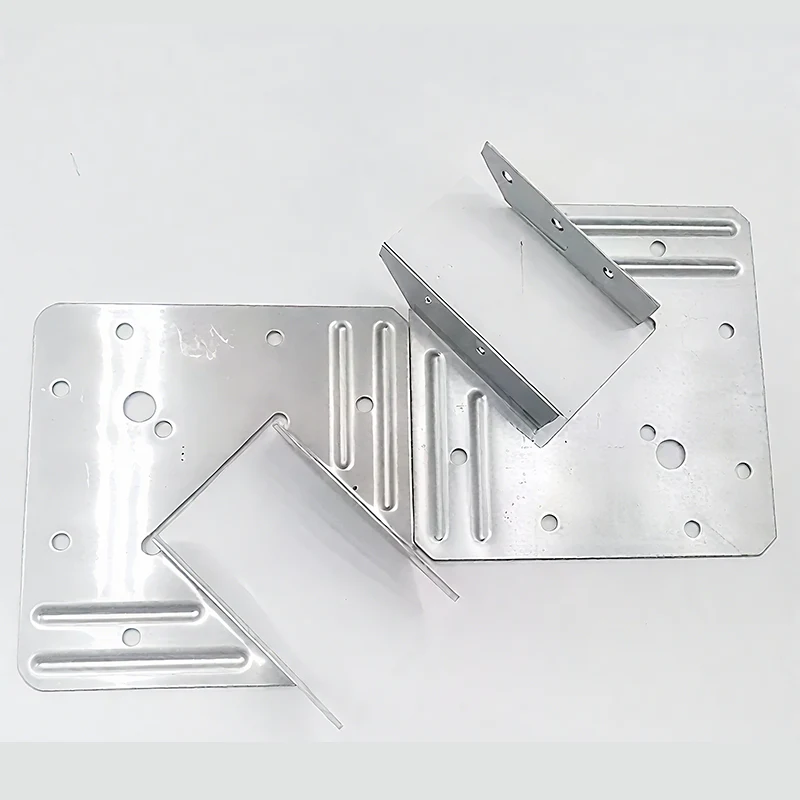

Pièces en tôle Les pièces usinées CNC sont des pièces personnalisées traitées par la technologie de commande numérique par ordinateur. Ils ont une précision dimensionnelle et une complexité de forme élevées et peuvent répondre aux besoins personnalisés de structures spéciales ou de fonctions spéciales.
Marque : S-SEN
Pièces en tôle Les pièces usinées CNC utilisent des fraiseuses CNC, des fenêtres et d'autres équipements de traitement multi-axes pour traiter avec précision le métal et d'autres matières premières. En nous appuyant sur des flux de travail numériques CAO/FAO, nous transformons les conceptions en produits finis.
Personnalisation flexible : prend en charge la production de masse, permettant des matériaux, des structures et des processus personnalisés, garantissant une réponse rapide.
Chaîne de processus : intègre les processus de tournage, de fraisage et de meulage, permettant un développement rapide du prototype à la production de masse.
Les pièces personnalisées usinées CNC peuvent être utilisées dans des domaines de fabrication haut de gamme tels que les pièces de moteurs automobiles, les instruments et équipements de précision, et conviennent également au prototypage au stade de la recherche et du développement de nouveaux produits.
|
Catégorie de paramètre |
Projets de spécification |
paramètre technique |
Remarques |
|
Portée des matériaux |
matériau métallique |
Alliage d'aluminium (6061/5052/7075), acier inoxydable (304/316), acier au carbone, laiton, alliage de titane |
Prise en charge de la personnalisation des matériaux spéciaux |
|
matériau non métallique |
ABS, PC, PMMA, POM, nylon, bakélite |
La technologie de traitement doit être sélectionnée en fonction des caractéristiques |
|
|
gamme de travail |
Dimensions de fraisage |
Maximum 1200×800×300mm |
Traitement de liaison à cinq axes |
|
Dimensions de façonnage |
MaximumΦ150×300mm |
Tournage de précision à quatre axes |
|
|
Taille minimale des fonctionnalités |
- |
0,5 mm (tranchée/trou) |
Cela dépend du matériau |
|
précision de travail |
tolérance dimensionnelle |
±0,01 mm (fraisage)/±0,005 mm (tournage) |
Basé sur la norme ISO 2768-M |
|
tolérance géométrique |
Planéité 0,02 mm/ concentricité 0,01 mm |
Des exigences de précision plus élevées peuvent être atteintes |
|
|
rugosité de la surface |
- |
Ra 0,8 μm (fraisage)/Ra 0,4 μm (tournage) |
Polonais à Ra 0,2 μm |
|
Capacité de processus |
Caractéristiques de fraisage |
Surfaces complexes, cavités, filetages, trous spéciaux |
Prise en charge du traitement de positionnement 3+2 |
|
Caractéristiques de tournage |
Arbre, manchon, filetage, surface conique, surface courbe |
Fraisage de support et usinage de composites |
|
|
Processus spécial |
travail en trou profond |
Rapport de profondeur 5:1 |
Un outillage spécial est nécessaire |
|
Traitement des parois minces |
0,5 mm |
Un outillage spécial est nécessaire |
|
|
configuration |
système de commande numérique |
Siemens 840D, Fanuc, Mitsubishi |
Commande de liaison à cinq axes |
|
système d'outillage |
HSK63, porte-outils BT40 |
Configuration de coupe à grande vitesse |
|
|
dispositif de détection |
Machine de mesure tridimensionnelle, compteur d'images bidimensionnelles |
Rapport d'inspection en taille réelle |
|
|
préparation des surfaces |
oxydation anodique |
Oxyde naturel/noir/coloré, épaisseur du film 5-25 μm |
Alliage d'aluminium spécial |
|
technologie de galvanoplastie |
Nickelage, chromage, galvanisation, épaisseur de film 5-15μm |
Traitement de la corrosion et de l'usure |
|
|
traitement par pulvérisation |
Revêtement en poudre, peinture par pulvérisation, épaisseur du film 30-100 μm |
Plusieurs couleurs sont disponibles |
|
|
manipulation spéciale |
Matage, polissage, sablage, emboutissage |
Répondre aux exigences d'apparence |
